使用氮化炉的工艺参数如何设定？

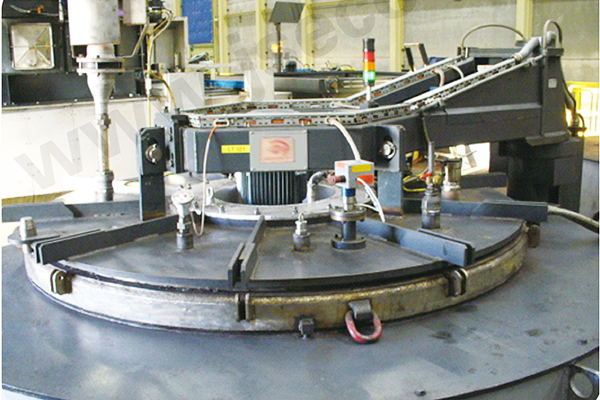

氮化炉是一种用于金属表面处理的热处理设备，通过向金属表面渗入氮原子，形成高硬度、高耐磨性的表层结构。氮化处理在机械制造、模具制造、航空航天、汽车工业等领域有着广泛的应用。正确合理地设定氮化炉的工艺参数，是确保氮化质量、满足产品性能要求的关键。
本文将详细介绍氮化炉在使用过程中各项主要工艺参数的设定依据和调整原则，包括温度、时间、气氛组成、炉压、升温速度、预处理要求等，并结合实际应用案例进行说明。
一、氮化处理的基本原理
氮化是将金属工件置于含氮介质中（如氨气、氮气、氮氢混合气或等离子体环境），在一定温度和时间下，使氮原子渗入金属表层形成化合物层（如Fe₄N、Fe₂₋₃N）和扩散层。氮化处理不改变工件尺寸，提升表面硬度、耐磨性、疲劳强度和耐腐蚀性。
氮化炉通常分为以下几类，不同类型的氮化方式对应的参数设定也略有不同：
气体氮化炉（常用介质：氨气）
离子氮化炉（等离子体氮化）
液体氮化炉（已较少使用）
真空氮化炉（控制更准确，适用于高要求产品）
二、氮化工艺参数的主要内容
在实际使用氮化炉时，需要综合设定以下主要参数：
1.氮化温度（Nitriding Temperature）
通常范围：
气体氮化：500℃~570℃
离子氮化：480℃~580℃
设定依据：
钢材种类（合金钢、碳钢、模具钢等）；
期望的表面硬度与渗层深度；
工件尺寸是否允许微变形。
温度的影响：
温度越高，渗氮速度越快，但表面氮化物可能粗大；
温度过低，渗层形成缓慢，处理时间显著增加；
不同钢种的临界温度不同，温度不当会造成组织脆化或性能下降。

常见设定实例：
38CrMoAl钢：520~540℃；
40Cr、45#钢：500~520℃；
模具钢（H13、SKD61）：480~510℃；
高速钢：不可超过550℃，防止回火硬度下降。
2.保温时间（Nitriding Time）
通常范围：
2小时~100小时不等，依工艺需求设定。
设定依据：
所需渗氮层深度（通常0.1mm~0.6mm）；
工件结构、厚度；
所用钢种的渗氮能力；
客户对表面硬度与寿命的要求。
渗氮层深度与时间的近似关系（气体氮化）：
10小时≈0.15mm；
20小时≈0.25mm；
40小时≈0.4~0.5mm。
注意事项：
时间过长可能导致氮化层变脆；
对于复杂结构工件，适当延长保温时间可提升整体均匀性。
3.气氛组成（氨气比例/分解率）
常见气体氛围：
氨气（NH₃）：常见，气体氮化的核心；
氢气（H₂）：离子氮化或真空炉中常配合使用；
分解氨（含N₂+H₂）调控氮势；
氮气（N₂）：可作为惰性保护气体使用；
辅助气体（如CO₂、CH₄）：用于调节氮碳共渗过程。
氮势控制（氨分解率）：
高氮势：提升表面氮化物含量，适合硬度要求高的场合；
低氮势：提升渗氮层均匀性，降低氮化脆化风险。
分解率设定示例：
表面形成ε相（Fe₂₋₃N）需氨分解率低（10%~15%）；
控制γ'相（Fe₄N）则分解率提高至30%以上；
通过排气调节或配合自动氮势控制系统实现精细控制。
4.炉压/真空度
适用于真空或等离子体氮化系统，气体氮化通常处于常压或微正压状态。
设置范围（参考）：
真空氮化炉：10⁻¹~10²Pa；
离子氮化炉：控制在300~1000Pa，形成等离子放电稳定层；
气体氮化：常压~0.1MPa，使用恒压控制。
控制意义：
保证等离子均匀；
防止反应过热；
降低氨气消耗。
5.升温速度
升温速度影响工件的热应力状态及组织变化，应根据工件材质与结构选择适当升温速率。
通常建议：
中大型工件、复杂件：升温速率控制在3~5℃/min；
常规小件可适当加快至8℃/min；
升温至500℃前建议分段保温，有助于避免开裂。
6.前处理与后处理
前处理：
精加工后除油除锈（表面光洁度Ra<0.8μm）；
不允许有氧化层、残余应力或严重划痕；
可进行一次预热或调质处理以稳定组织。
后处理：
精磨、抛光、研磨；
去应力退火（如有需求）；
对氮化层厚度和硬度进行检测（常用：显微硬度、金相分析）。
三、典型工艺设定示例
示例1：模具钢（H13）气体氮化工艺
项目参数
氮化温度520℃
保温时间15小时
气体组成100%NH₃（氨气）
分解率控制25%
氮化层厚度目标0.25mm
表面硬度≥950 HV
升温方式分段升温（每段3~5℃/min）
前处理精加工+除油除锈
四、常见问题及优化建议
1.氮化层不均匀或硬度不达标？
气体流动分布不均→优化炉内流场；
炉温不均匀→校准温度场；
材料组织不稳定→前处理调质或退火；
氮势不足→检查氨气流量与分解率控制。
2.氮化后表面发黑或粗糙？
炉内存在氧气泄漏；
气体纯度不足；
表面油污未清洗干净。
3.氮化层过脆、剥落？
氮势过高；
保温时间过长；
材料不适合深层氮化。
4.渗氮效率低、时间长？
材料渗氮性能差（如高碳钢）；
温度偏低；
氨气分解率控制不佳。
五、总结
氮化炉的工艺参数设定是一个系统工程，涉及温度、时间、气氛、压力等多个变量。不同材料、结构、性能要求对应不同的氮化策略，合理的参数设定不仅能提高产品质量，还能延长设备使用寿命，降低能耗与成本。
为了实现高质量的氮化效果，建议在具备基础工艺理论的前提下，结合实验测试或工艺数据库进行参数优化。同时建议使用带有智能控制系统的氮化炉，实现温度、氮势、时间等参数的自动化控制，以提升稳定性与生产效率。
